Когда в серверной стойке кабели свисают как попало, это быстро превращается не просто в некрасивую картину, а в реальную проблему. Сложнее найти нужный провод, дольше устранять неисправности, выше риск случайно выдернуть не тот коннектор, а при плотной укладке еще и ухудшается охлаждение. В итоге мелкая небрежность превращается в постоянную головную боль для тех, кто обслуживает оборудование. Хорошая новость в том, что аккуратная организация кабелей не требует магии, только понятного плана, подходящих аксессуаров и немного дисциплины при монтаже.
С чего начать, если стойка уже заполнена
Первый шаг всегда один и тот же: не хвататься сразу за стяжки, а понять, что именно уже есть в стойке. Нужно осмотреть маршруты кабелей, определить, где идут питание, где сеть, где патч-корды, и какие линии чаще всего приходится трогать. Если начать наводить порядок без этой оценки, можно только усложнить ситуацию. Удобнее всего сначала отключить только те участки, с которыми вы действительно будете работать, а не разбирать стойку целиком.
После осмотра стоит разделить кабели по назначению. Это простая, но очень полезная привычка. Силовые линии не должны переплетаться с сетевыми без необходимости, а короткие соединительные кабели лучше не тянуть через всю стойку, если можно сделать маршрут короче. Чем яснее структура, тем легче потом обслуживать оборудование и добавлять новые устройства без хаоса.
Какие принципы помогают держать кабели в порядке
Есть несколько правил, которые реально работают в серверной стойке. Они несложные, но именно из них складывается аккуратная и удобная система. Главное не пытаться сделать красиво только на фото. Важно, чтобы стойка оставалась понятной через месяц, полгода и после любого обслуживания.
- Прокладывайте кабели по заранее выбранным маршрутам, а не там, где они просто «легли»
- Оставляйте небольшой запас длины, но не делайте большие петли без необходимости
- Используйте кабельные органайзеры, направляющие и панели для укладки
- Разделяйте питание и передачу данных, чтобы снизить путаницу и упростить обслуживание
- Подписывайте оба конца кабеля, особенно если линий много
Отдельно стоит сказать о запасе длины. Слишком короткий кабель натягивается, давит на разъем и со временем может дать проблему. Слишком длинный кабель болтается, мешает воздуху и цепляется за соседние линии. Нужен аккуратный баланс. Если длина подобрана верно, стойка выглядит собранно, а обслуживание проходит без лишних движений.

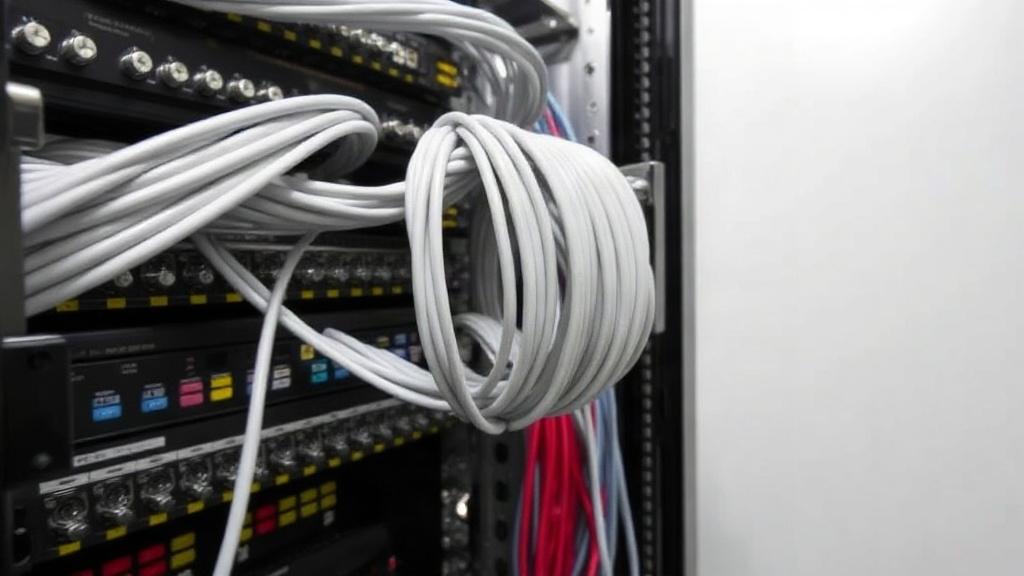

Что использовать для укладки кабелей
Выбор аксессуаров сильно влияет на результат. Самый простой вариант, который до сих пор часто используют, это пластиковые стяжки. Но с ними нужно быть осторожнее. Если затянуть слишком сильно, можно повредить оболочку кабеля. Кроме того, при последующем обслуживании стяжку приходится срезать, а значит, порядок легко нарушается. Для часто меняющихся трасс удобнее липучки. Их можно открыть и снова закрыть без потерь.
Полезны и горизонтальные или вертикальные кабельные органайзеры. Они помогают вести линии по понятному пути и не дают им расползаться по стойке. Для плотных монтажей хорошо работают кабельные лотки, кольца и направляющие. Если в стойке много оборудования, такие элементы экономят время буквально каждый день. И еще один момент, о котором часто забывают: кабель должен быть подходящего диаметра и качества, иначе никакая укладка не спасет от проблем с перегибом и износом.
| Средство | Когда подходит | Плюсы | Минусы |
|---|---|---|---|
| Пластиковые стяжки | Для статичной укладки | Дешево, быстро, надежно фиксирует | Трудно менять, можно перетянуть |
| Липучки | Для трасс, где часто что-то меняется | Многоразовые, удобны при обслуживании | Не всегда держат тяжелые пучки |
| Кабельные органайзеры | Для стойки с большим числом линий | Упорядочивают маршруты, упрощают доступ | Занимают место и требуют грамотной установки |
| Маркировка | Почти всегда | Сильно ускоряет поиск и обслуживание | Нужна аккуратность и единый формат |
Как не испортить охлаждение и доступ к оборудованию
Плотная укладка кабелей может выглядеть аккуратно, но если она закрывает вентиляционные зоны, это уже ошибка. В серверной стойке воздух должен проходить свободно, иначе оборудование начинает греться сильнее, чем должно. Поэтому кабельные пучки лучше не располагать перед вентиляционными отверстиями и не создавать плотную преграду в местах, где нужен приток или отвод воздуха.
Еще одна практичная вещь, о которой вспоминают слишком поздно, это доступ к устройствам. Если кабели уложены так, что для замены одного патч-корда нужно снимать половину передней части стойки, значит, схема сделана неудобно. Хорошая организация всегда оставляет возможность быстро добраться до нужного порта, отсоединить линию и вернуть все обратно без лишней суеты. Это особенно важно в стойках, где оборудование регулярно меняется или расширяется.
Маркировка экономит больше времени, чем кажется
Подписи на кабелях кажутся мелочью, пока не наступает момент поиска нужной линии среди десятков похожих проводов. Маркировать лучше оба конца. Указывать стоит понятный и короткий идентификатор, который совпадает с внутренней схемой. Если в компании есть единый формат, придерживайтесь его везде, иначе через пару месяцев надписи начнут путать даже тех, кто их делал.
Маркировка помогает не только при ремонте. Она полезна при расширении, переносе оборудования и проверке схемы подключения. Когда все подписано, работа идет быстрее и спокойнее. И это тот редкий случай, когда несколько минут на старте экономят часы потом.
Пошаговый порядок работ в стойке
Если нужно навести порядок с нуля, удобнее идти по понятной последовательности. Так меньше шансов запутаться и что-то забыть. Сначала убирают лишнее и оценивают текущую схему. Потом определяют маршруты, подбирают длину кабелей и только после этого начинают крепление. Если делать наоборот, можно получить красивую, но неудобную укладку.
- Осмотрите стойку и зафиксируйте, какие линии уже подключены
- Разделите силовые и сетевые кабели
- Продумайте маршруты от оборудования до коммутационных точек
- Подберите подходящую длину кабелей без лишнего запаса
- Закрепите линии органайзерами, липучками или стяжками
- Промаркируйте все соединения
- Проверьте, не мешают ли кабели вентиляции и доступу к портам
После сборки стоит еще раз пройтись по всей стойке глазами и руками. Это полезно не меньше, чем сама укладка. Иногда один неудачный изгиб, слишком тугая фиксация или незаметный перегиб замечаются только при внимательном осмотре. Лучше исправить это сразу, пока стойка еще открыта.
Что важно помнить в долгую
Организация кабелей в серверной стойке не заканчивается в день монтажа. Стойка живет, оборудование меняется, появляются новые линии, старые убираются, что-то переставляется. Поэтому система должна быть не только аккуратной, но и удобной для будущих изменений. Если изначально сделать понятные маршруты, оставить место для расширения и не экономить на маркировке, обслуживание станет заметно проще.
Хорошо организованные кабели не бросаются в глаза. И в этом как раз их сила. Стойка не отвлекает лишним хаосом, техника легче обслуживается, а любая работа проходит спокойнее. В серверной это особенно ценно, потому что здесь аккуратность прямо влияет на надежность и скорость реакции в сложной ситуации.
