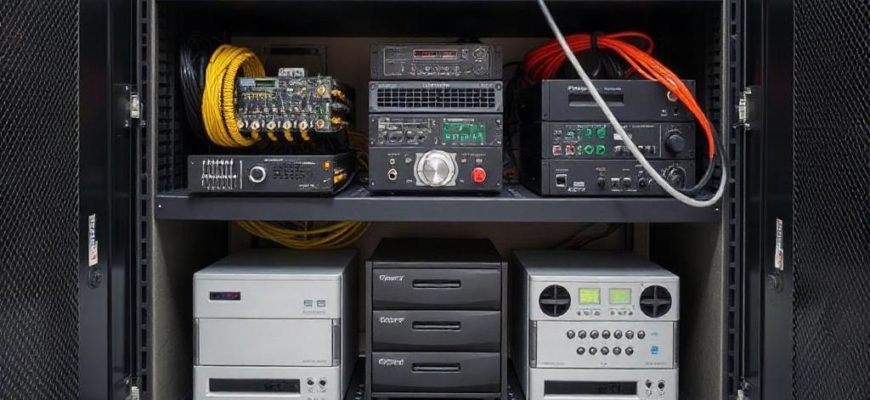

Когда в офисе или дома появляется несколько серверов, коммутаторов, патч-панелей и блоков питания, очень быстро становится ясно, что оставлять это «как-нибудь на столе» уже не работает. Провода путаются, оборудование перегревается, доступ к нужному устройству превращается в мучение, а любая мелкая настройка оборачивается лишней тратой времени. Именно для этого и нужен серверный шкаф: он помогает собрать технику в одном месте, защитить ее и навести порядок там, где иначе начинается постоянный беспорядок.
- Что такое серверный шкаф и зачем он нужен
- Какие бывают серверные шкафы
- Напольные и настенные модели
- Открытые стойки и закрытые шкафы
- Как правильно выбрать шкаф под оборудование
- Как организовать оборудование внутри шкафа
- Порядок размещения по логике работы
- Кабельный порядок без путаницы
- Как не допустить перегрева и лишнего шума
- На что еще обратить внимание при установке
- Коротко о главном

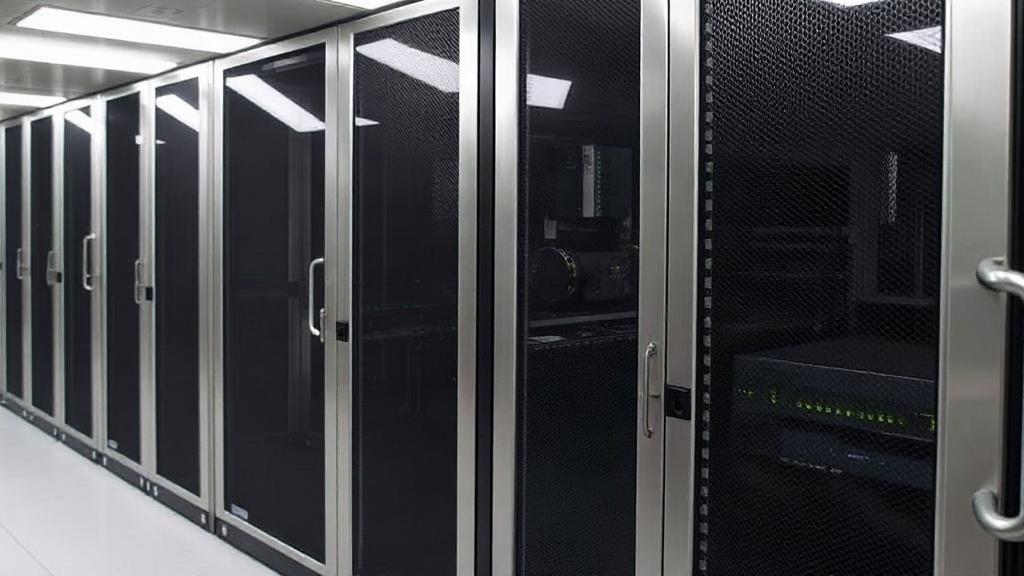

Что такое серверный шкаф и зачем он нужен
Серверный шкаф, если говорить просто, это металлический корпус для размещения сетевого и серверного оборудования. Внутри него ставят серверы, маршрутизаторы, коммутаторы, ИБП, системы хранения данных, панели распределения питания и другое оборудование, которое должно работать стабильно и быть доступным для обслуживания. Главная задача шкафа не только в том, чтобы техника стояла аккуратно. Он помогает организовать вентиляцию, защитить устройства от случайных повреждений и упростить доступ к каждому элементу.
Часто шкаф нужен не только в крупных серверных комнатах. Его ставят в небольших офисах, магазинах, учебных заведениях, на складах и даже в частных домах, если там есть серьезная сетевая инфраструктура. Без него оборудование нередко оказывается в неудобных местах, где его сложно обслуживать, а кабели приходится тянуть наугад. В итоге растет риск ошибок, а любая неисправность устраняется дольше, чем могла бы.
Какие бывают серверные шкафы
Шкафы отличаются по размеру, конструкции и назначению. Самый важный параметр здесь это высота, которую обычно измеряют в юнитах. Один юнит равен 1,75 дюйма, или 44,45 мм. От этого значения зависит, сколько устройств можно разместить внутри. Для небольшой сети может хватить компактного шкафа, а для серьезной инфраструктуры уже нужен более вместительный вариант.
Напольные и настенные модели
Напольные шкафы используют там, где оборудования много и нужен удобный доступ с нескольких сторон. Они прочные, выдерживают большую нагрузку и часто имеют более продуманную систему охлаждения. Настенные шкафы подходят для небольших сетей, когда важно сэкономить место. Их обычно ставят в небольших помещениях, где нет смысла выделять целую стойку под несколько устройств.
Открытые стойки и закрытые шкафы
Открытые стойки удобны для быстрого доступа и хорошего обзора, но защищают оборудование хуже. Закрытый шкаф лучше справляется с пылью, случайными касаниями и ограничивает доступ посторонних. Если техника стоит в проходном месте или в помещении, где много людей, закрытая конструкция обычно оказывается практичнее.
Как правильно выбрать шкаф под оборудование
Выбор начинается не с внешнего вида, а с понимания того, что именно будет внутри. Если взять шкаф «с запасом на глаз», потом можно столкнуться с тем, что часть техники не помещается, кабели приходится сильно изгибать, а доступ к задней панели становится неудобным. Лучше заранее составить список всего оборудования и проверить его размеры.
| Параметр | На что влияет | Что проверить |
|---|---|---|
| Высота в юнитах | Сколько устройств поместится | Суммарную высоту оборудования с запасом |
| Глубина | Удобство размещения серверов и кабелей | Габариты самого длинного устройства |
| Нагрузка | Безопасность конструкции | Общий вес оборудования |
| Охлаждение | Стабильность работы техники | Наличие перфорации, вентиляторов, зазоров |
Еще важно заранее подумать о доступе к шкафу. Если он будет стоять в углу, возле стены или в тесной нише, нужно оставить место хотя бы для обслуживания задней части оборудования. Иначе даже простая замена кабеля превратится в неудобную задачу. Удобство здесь не мелочь, а часть нормальной эксплуатации.
Как организовать оборудование внутри шкафа

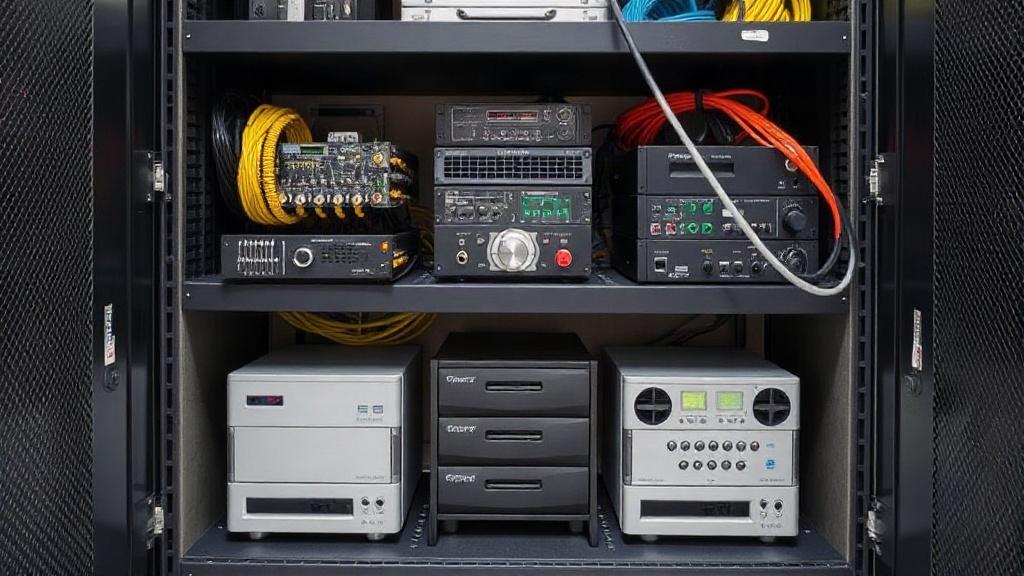

Правильная организация начинается с простого правила: тяжелое оборудование ставят ниже, более легкое и часто обслуживаемое выше. Это помогает сохранить устойчивость и облегчает работу. Серверы, ИБП и массивные устройства обычно размещают в нижней части шкафа. Коммутаторы, патч-панели и другое оборудование, к которому часто нужен доступ, логично ставить выше.
Порядок размещения по логике работы
Сначала обычно устанавливают патч-панели, затем коммутаторы, ниже располагают серверы и источники бесперебойного питания. Такой порядок облегчает разводку кабелей и делает систему понятнее. Когда все элементы стоят в хаотичном порядке, даже опытному специалисту сложно быстро разобраться, что к чему подключено. А когда структура понятна, обслуживание идет намного быстрее.
- тяжелые устройства размещают внизу;
- оборудование, которое обслуживают чаще, ставят в более доступные зоны;
- между блоками оставляют пространство для воздуха;
- кабели укладывают так, чтобы они не перекрывали вентиляцию;
- каждый провод лучше сразу подписывать.
Кабельный порядок без путаницы
Одна из самых частых проблем в серверных шкафах связана не с самим оборудованием, а с кабелями. Если их не упорядочить сразу, через пару месяцев внутри появляется плотный клубок, в котором трудно найти нужный провод. Поэтому кабель-менеджмент стоит планировать заранее. Для этого используют органайзеры, стяжки, кабельные каналы и маркировку. Подписанные кабели экономят массу времени, особенно когда сеть нужно срочно проверить или перенастроить.
Не стоит стягивать провода слишком туго. Это мешает обслуживанию и может повредить кабель, если его придется переставлять. Лучше оставить небольшой запас по длине и уложить линии аккуратно, без резких перегибов. В серверном шкафу аккуратность нужна не ради красоты, а ради нормальной работы.
Как не допустить перегрева и лишнего шума
Оборудование внутри шкафа выделяет тепло, и если не продумать охлаждение, техника начнет работать нестабильно. Для этого важны вентиляционные отверстия, правильная компоновка и, при необходимости, вентиляторные модули. Нельзя плотно забивать шкаф устройствами без зазоров, особенно если среди них есть мощные серверы. Воздух должен свободно проходить через корпус и уносить тепло.
Шум тоже стоит учитывать. Серверное оборудование может работать довольно громко, поэтому в жилом помещении его лучше размещать так, чтобы звук не мешал постоянно. Закрытый шкаф не убирает шум полностью, но может немного снизить его уровень и сделать работу техники более комфортной для окружающих.
На что еще обратить внимание при установке
Перед монтажом важно проверить пол, стену или площадку, где будет стоять шкаф. Конструкция должна быть устойчивой, особенно если речь идет о тяжелом напольном варианте. Также стоит заранее продумать питание: розетки, ИБП и линию электроснабжения лучше подготовить до установки оборудования, а не после. Тогда не придется переделывать уже собранную систему.
Полезно оставить небольшой резерв по мощности и месту. Сегодня в шкафу может стоять пять устройств, а через год появятся еще два коммутатора, резервный сервер или дополнительный блок питания. Если все пространство занять сразу, расширять систему будет неудобно. Запас здесь не роскошь, а нормальный подход к будущему росту.
Коротко о главном
Серверный шкаф нужен для того, чтобы оборудование работало стабильно, было защищено и оставалось в понятной структуре. Если подойти к организации вдумчиво, сразу продумать размеры, охлаждение, нагрузку и прокладку кабелей, система получится аккуратной и удобной в обслуживании. А это значит меньше лишних проблем, быстрее поиск неисправностей и спокойная работа всей сети без постоянной борьбы с хаосом внутри шкафа.
